Motorové vozne

Motorová jednotka radu 813+913

Motorová jednotka radu 813+913
    Motorová jednotka 813+913 je dvojdielna a skladá sa z motorového vozňa radu 813 a riadiaceho vozňa radu 913. Motorové jednotky sa začali vyrábať v roku 2006 a to rekonštrukciou motorových vozňov radu 810 a prívesných vozňov radu 011, ktoré sú k sebe trvalo spojené zadnými časťami pomocou spriahla Schak-Voith bez nárazníkov.



Technické parametre motorovej jednotky radu 813+913


motorový vozeň rad

813



riadiaci vozeň rad

913



predchádzajúce označenie

nemá



výrobca

ŽOS Zvolen



označenie výrobcu

 -



rok výroby

od 2006



rozchod

1 435

mm

usporiadanie náprav

1´A´+1´1´



počet náprav

2+2



maximálna povolená rýchlosť

90

km/hod

hmotnosť motorového vozňa

22,0

t

hmotnosť riadiaceho vozňa

17,0

t

dĺžka súpravy cez nárazníky

28 820

mm

šírka skrine

3 073

mm

maximálna výška

3 770

mm

rázvor celkový

8 000

mm

priemer kolies

840

mm

minimálny polomer oblúka

80

m

počet miest na sedenie v motorovom vozni

30



počet miest na sedenie v riadiacom vozni

48



počet miest na státie v celej jednotke

111









typ spaľovacieho motora (diesel)

MAN D2866 LUE621 Euro 3



 - výkon motora

275

kW

 - otáčky motora

2 000

min.-1

objem palivovej nádrže

350

l

prenos výkonu

hydromechanický



hydromechanická prevodova

Voith Diwa 864.3



reverzná nápravová prevodovka

Gmeinder 265 kW



ťažná sila

40,5

kN

regulácia

MIREL 813



brzda





 - samočinná

DAKO BSE



 - priamočinná

DAKO BPE



 - záchranná

DAKO PZ 4



vykurovanie

teplovodné



počet vyrobených (plánovaný počet)

29

ks


Technický popis jednotky:

Dvojdielna motorová jednotka je ľahkej oceľovej konštrukcie. Jednotka má štyri nápravy s usporiadaním 1´A´1´1´. Zložená je z dvoch rekonštruovaných vozňov radu 810, resp. radu 011, pričom sa z pôvodných vozňov využíva skriňa a rám podvozkov s podvozkami. Do jedného vozňa, motorového, bol namontovaný nový hnací agregát, ktorý tvorí spaľovací motor MAN – EURO III, štvorstupňová automatická trakčná prevodovka Voith Diva a reverzná nápravová prevodovka Gmeinder. Prenos výkonu je hydromechanický s automatickým riadením. Druhý vozeň nemá hnacie prvky, len na čele vozňa je na stanovišti strojvodcu riadiaci pult. Chod motorovej jednotky a režim dynamickej brzdy je riadený mikroprocesorovým riadiacim systémom MIREL 813.

Stanovište strojvodcu
riadiaci panel v motorovom vozni



ručná brzda


Elektrický rozvádzač je v nástupnom priestore motorového vozňa 813

Pre nástup a výstup cestujúcich a obsluhy slúži šesť nástupných jednokrídlových predsuvných dverí, ktoré sú umiestnené v priestore pôvodných otvorov. Motorový vozeň (rad 813) má štvoro dverí, na riadiacom vozni (rad 913) sú na každej strane len jedny nástupné dvere na krajnej strane vozňa. Na čele motorového a riadiaceho vozňa je stanovište strojvodcu, ktoré je oddelené priečkou a dvermi od nástupného priestoru. Obe stanovišťa strojvodcu sú klimatizované. Pre trvalé spojenie riadiaceho vozňa s motorovým vozňom je použité spriahlo Schaku-Voith a na prechod medzi vozňami je využitý tunel Hübner.

Interiér motorového vozňa 813
sedadlá sú usporiadané 2+2 po oboch stranách

priestor pre imobilných cestujúcich a kočíky

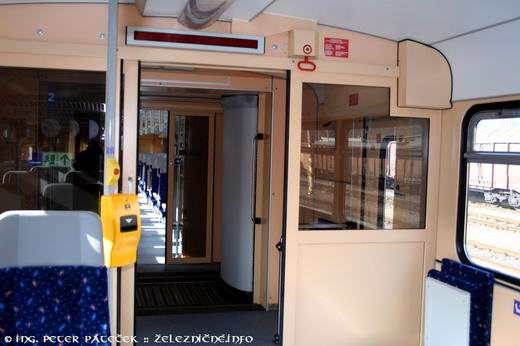

vnútorné dvere do nástupného priestoru sú posuvné a ovládané ručne

V motorovom vozni je pre cestujúcich určený jeden oddiel, v ktorom je uprostred chodbička a po stranách sú umiestnené anatomicky tvarované sedadlá usporiadané 2+2. Na strope nad chodbičkou sú namontované žiarivkové svietidlá. Nad sedadlami cestujúcich sú police pre batožinu. V motorovom vozni je umiestnený tiež záchod. V strednej časti sú na pravej strane vynechané sedadlá a priestor je vyhradený pre imobilných cestujúcich na vozíčku alebo kočíky. V motorovom vozni je umiestnený aj elektrický rozvádzač. Oddiel je od nástupného priestoru oddelený priečkami s tepelnou a protihlukovou izoláciou a posuvnými dverami ovládanými ručne.

Interiér riadiaceho vozňa 913



V riadiacom vozni je jeden oddiel pre cestujúcich s rovnakým usporiadaním sedadiel 2+2 po oboch stranách. Oddiel je na oboch stranách oddelený priečkami s tepelnou a protihlukovou izoláciou a posuvnými dverami ovládanými elektricky. Vozne majú pretlakovú ventiláciu zo stropných sacích tunelov vzduchu. Okná v oddieloch pre cestujúcich majú hornú časť výklopnú do vnútra. Pre informovanie cestujúcich vo vnútri vozňa a vonku slúži vizuálny informačný systém Regonik. Vo vozňoch sú namontované tri značkovače cestovných lístkov.

Nástupný priestor uprostred jednotky je upravený aj pre odloženie bicyklov


Výrobný štítok prototypu MV 813.001

Použité zdroje:
Fotografie interiéru motorovej jednotky radu 813+913 si môžete pozrieť v tomto fotoalbume.

Fotografie motorovej jednotky radu 813+913 si môžete pozrieť vo fotoalbume.

Foto: © Ing. Peter Páteček

Zoznam motorových jednotiek 813+913
MV 813
810/011
RV 913
810/011
813.001-5
011.030-4
913.001-4
011.861-2
813.002-3
011.358-9
913.002-2
011.663-2
813.003-1
011.007-2
913.003-0
011.642-6
813.004-9
011.578-2
913.004-8
011.010-6
813.005-6
011.012-2
913.005-5
011.645-9
813.006-4
011.637-6
913.006-3
011.082-5
813.007-2
011.656-6
913.007-2
011.668-1
813.008-0
011.154-2
913.008-9
011.647-5
813.009-8
011.671-5
913.009–7
011.642-6
813.010-6
011.667-3
913.010-5
011.666-5
813.011-4
011.670-7
913.011-3
011.673-1
813.012-2
810.518-1
913.012-1
011.875-2
813.013-0
011.258-1
913.013-9
011.898-4
813.014-8
011.575-8
913.014-7
011.028-8
813.015-5
810.603-1
913.015-4
011.032-0
813.016-3
810.390-5
913.016-2
011.025-4
813.017-1
011.905-7
913.017-0
011.035-3
813.018-9
810.544-7
913.018-8
011.277-1
813.019-7
810.567-8
913.019-6
011.179-9
813.020-5
810.505-8
913.020-4
011.900-8
813.021-3
810.158-3
913.021-2
011.315-9
813.022-1
810.579-3
913.022-0
011.648-3
813.023-9
810.612-2
913.023-8
011.672-3
813.024-7
810.525-6
913.024-6
011.402-5
813.025-4
810.574-4
913.025-3
011.027-0
813.026-2
810.555-3
913.026-1
011.885-1
813.027

913.027

813.028

913.028

813.029

913.029

813.030

913.030

813.031

913.031

813.032

913.032

813.033

913.033

813.034

913.034

813.035

913.035

813.036

913.036

813.037

913.037

813.038

913.038

813.039

913.039
